材料学基础-铁碳相图（超清晰版）



铁碳合金相图实际上是Fe-Fe3C相图，铁碳合金的基本组元也应该是纯铁和Fe3C。铁存在着同素异晶转变，即在固态下有不同的结构。不同结构的铁与碳可以形成不同的固溶体，Fe—Fe3C相图上的固溶体都是间隙固溶体。由于α-Fe和γ-Fe晶格中的孔隙特点不同，因而两者的溶碳能力也不同。

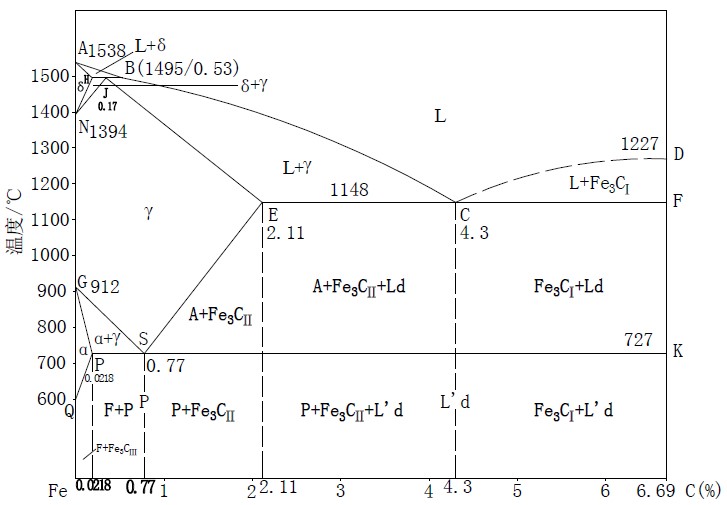

                                                               Fe-Fe3C合金相图



1、铁素体：碳在α-Fe中形成的间隙固溶体称为铁素体，用符号F或α表示。碳在

α-Fe中的溶解度很低，因此，铁素体的机械性能与纯铁相近，其强度、硬度较低，

但具有良好的塑性、韧性。



2、奥氏体： 碳在γ-Fe中形成的间隙固溶体称为奥氏体，用符号A或γ表示。



3、渗碳体： 渗碳体是一种具有复杂晶体结构的间隙化合物，它的分子式为Fe3C，渗

碳体既是组元，又是基本相。



4、珠光体：用符号P表示，它是铁素体与渗碳体薄层片相间的机械机械混合物。



5、莱氏体：用符号Ld表示，奥氏体和渗碳体所组成的共晶体。

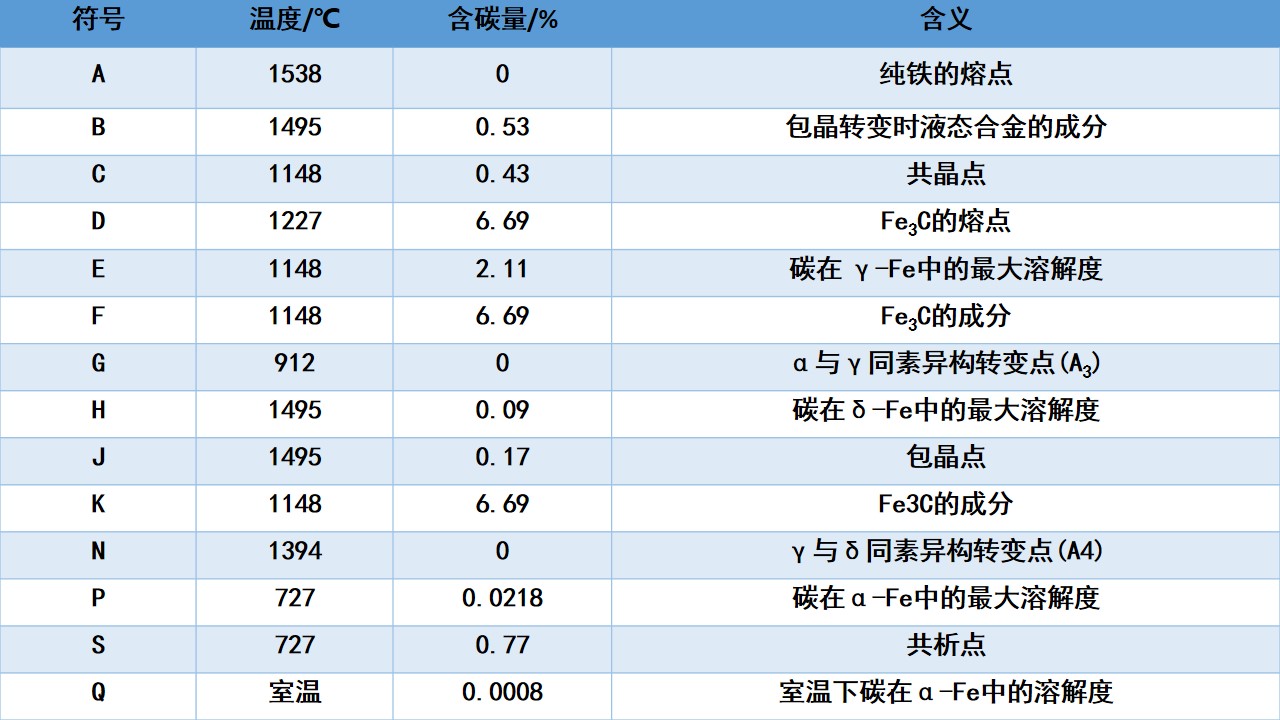

特征点

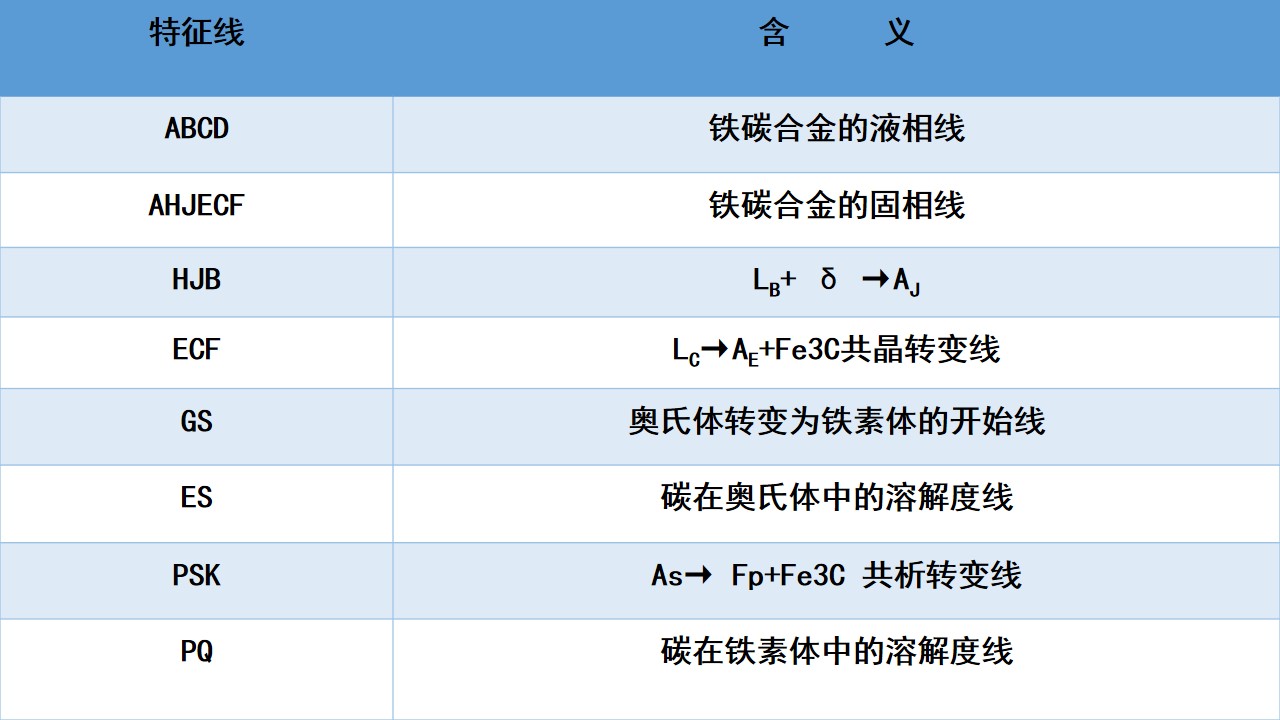

        特征线
