1、设备简介

Plasma-BM-L型等离子体辅助高能球磨机是将冷场放电等离子体引入到机械球磨中，使粉末在球磨过程中不仅受到机械冲击作用；同时还受到等离子体的热冲击效应和活化效应，其中包括，（1）等离子体的较高电子温度可导致材料的“热爆”现象；（2）等离子体的高速高温的脉冲电子轰击材料表面，增加粉体微区的热应力、应变；（3）等离子体中的物质微粒具有高活性，吸附沉积在粉体表面后引起材料表面高能活化。上述因素共同作用加快粉体的细化、活化及合金化进程，提高粉体制备效率，并实现节能环保。在材料的粒子细化、合金化、固溶体制备、原位还原和气固反应等方面优势明显，并已在硬质合金、锂离子电池和储氢材料等方面有较好的应用。

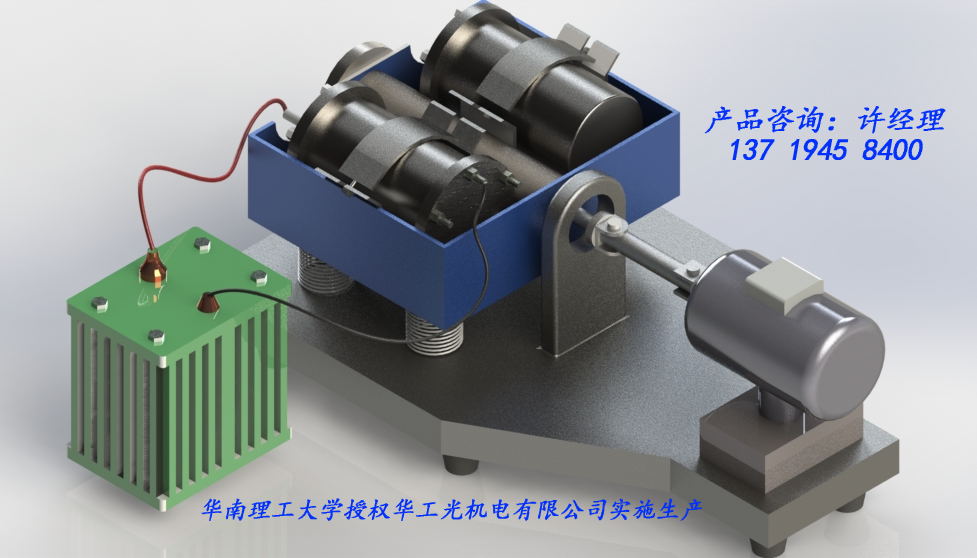

图1 等离子体辅助高能球磨机效果图

2、技术参数与设备配置

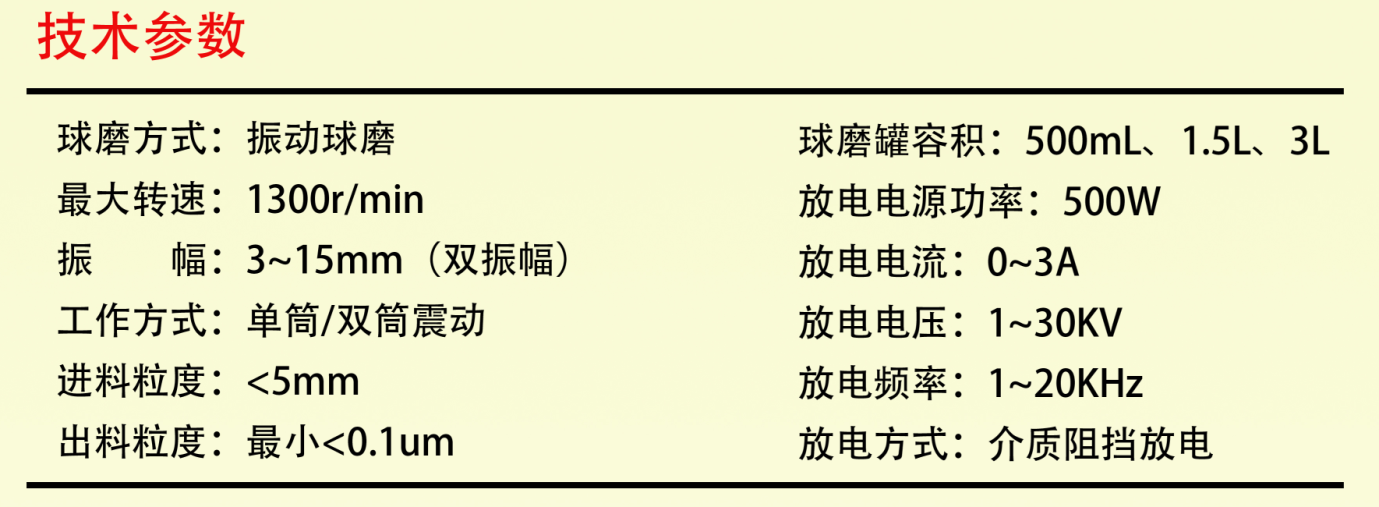

技术参数：

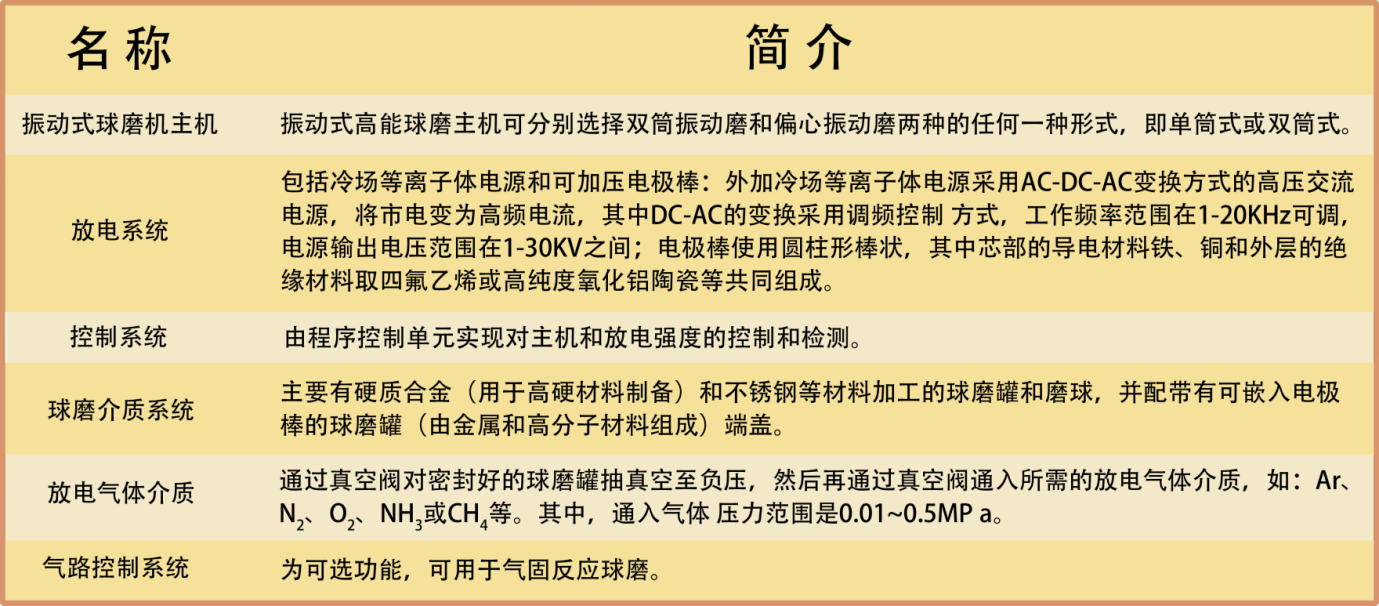

设备配置：

3、等离子体放电系统

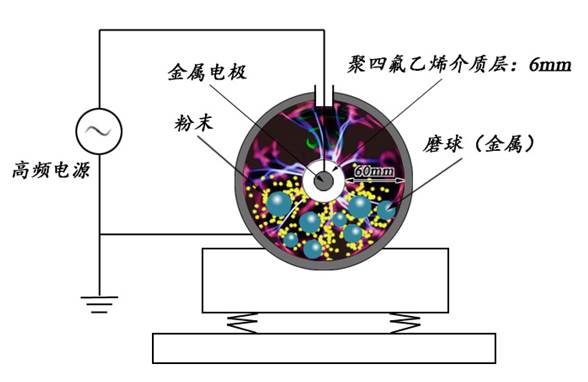

本产品核心部分为内置于球磨罐中的等离子体放电系统，采用同轴式介质阻挡放电结构，芯部电极表面包覆绝缘介质进行介质阻挡放电。电源采用AC-DC-AC变换方式，将市电变为高频高压电，然后将高频高压电与芯部电极连接，球磨罐体与地线相连，球磨罐内即存在高频高压电场，激发罐内气体，使绝缘介质表面与磨球之间气体受激发形成放电等离子体，从而实现对被加工粉体实施等离子体场高能球磨、辅助机械合金化的过程。本产品的等离子体放电系统如下图2所示。

图2 等离子体辅助高能球磨罐内放电球磨效果图

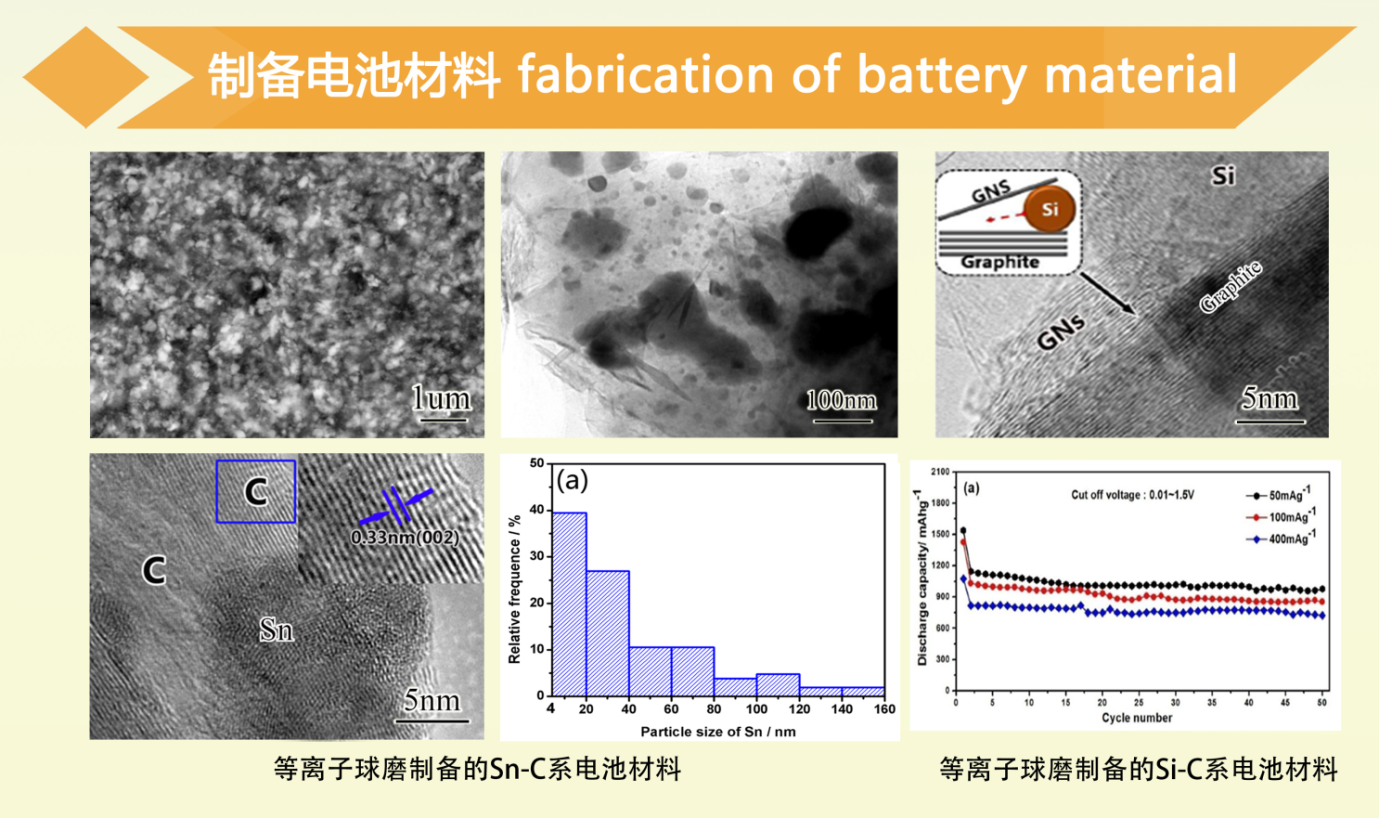

4、应用案例

等离子体的高速高温的脉冲电子轰击材料表面，增加粉体微区的热应力、应变，导致粉末颗粒“热爆”细化。

等离子体促使片层状的石墨沿着分子键的解理层断裂，逐步变薄形成石墨纳米片结构。

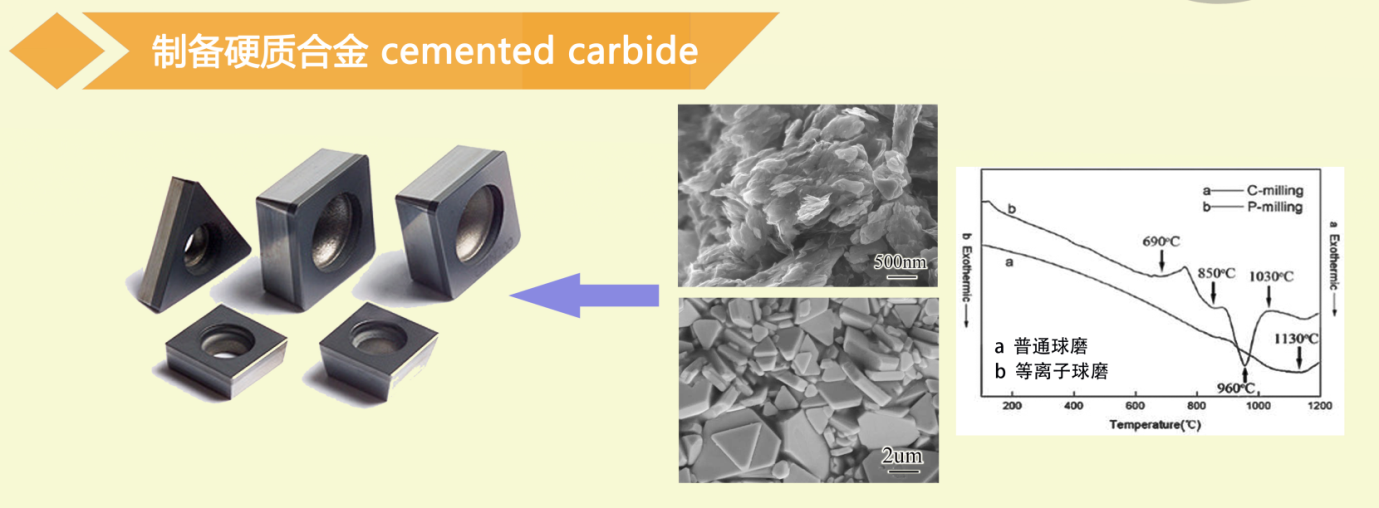

制备高活性层片状的W-C-Co粉末，碳化温度下降了约500℃，生成高性能板状WC-Co合金。

华南理工大学专利授权华工光机电有限公司实施生产，产品咨询：许经理（13719458400），鲁博士（15820225902）
