冰箱作为每个家庭的必备品越来越受到人们的关注。与此同时用户对冰箱的性能、外观等方面的要求也越来越高。本文将对冰箱外壳的结构以及外壳材料做一个大致的介绍。

1、冰箱的结构

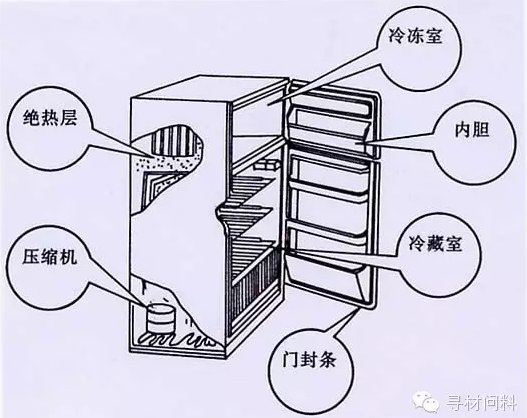

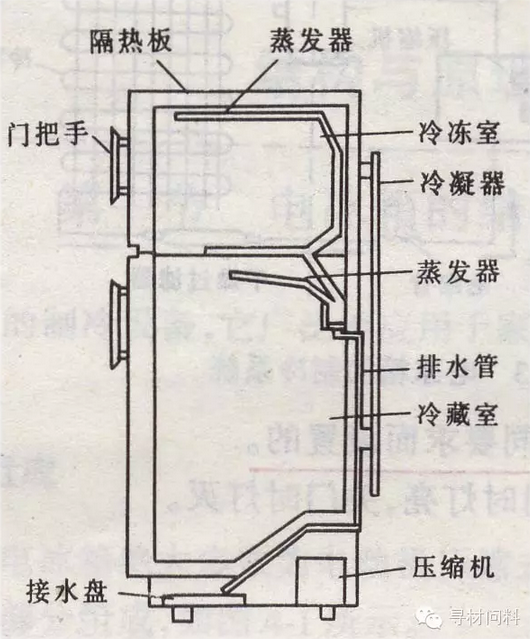

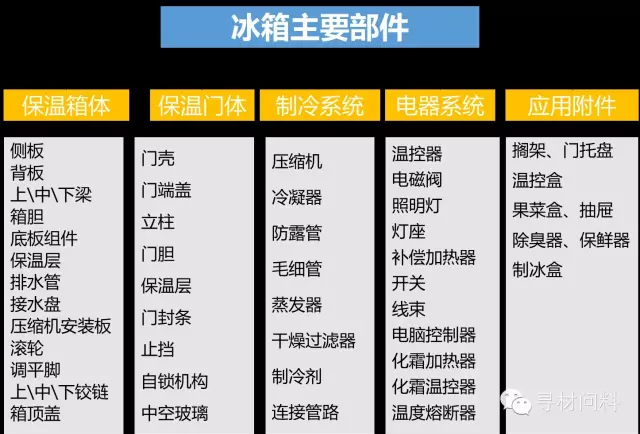

① 电冰箱的基本组成：

② 箱体爆炸图：

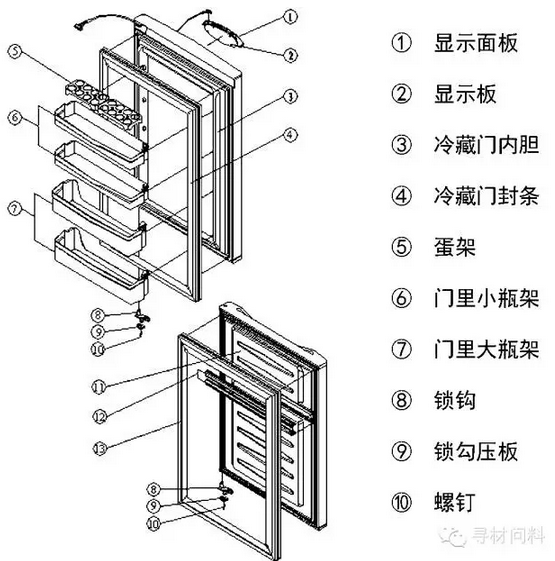

③ 门体爆炸图

④ 冷藏室冷冻室爆炸图

2、冰箱材质要求的特殊性

① 低温性能好

冰箱通常使用温度在-18℃以下,与常温比较温差达40-50℃。所以对材料的低温性能要求较高。

② 耐环境应力开裂

冰箱内胆及箱体不可避免要接触动植物油，遭受发泡剂的浸蚀等。因此要求材料在正常使用过程中不能开裂。

③ 健康安全

▶ 在正常使用下不释放对人体有害的任何物质；

▶ 不滋生及传播细菌、病毒；

▶ 食品接触材料：符合国家原材料、成型品、添加剂相关标准的要求；产品批次上要符合性能标准的要求；

▶ 材料气味低。

④ 方便使用

▶ 不染尘，不吸油，不染色

▶ 抗静电

▶ 表面极性低

⑤ 重量轻，体积小

3、冰箱外壳各部件材料选择

（1） 冰箱面板

冰箱面板，是顾客选用冰箱考虑的重要因素，其实冰箱面板不仅仅是考虑外形是否漂亮，或者和家中装修搭配程度等。其实，好的面板不仅能美化冰箱，更能起到对冰箱的保护作用，延长冰箱的使用寿命。

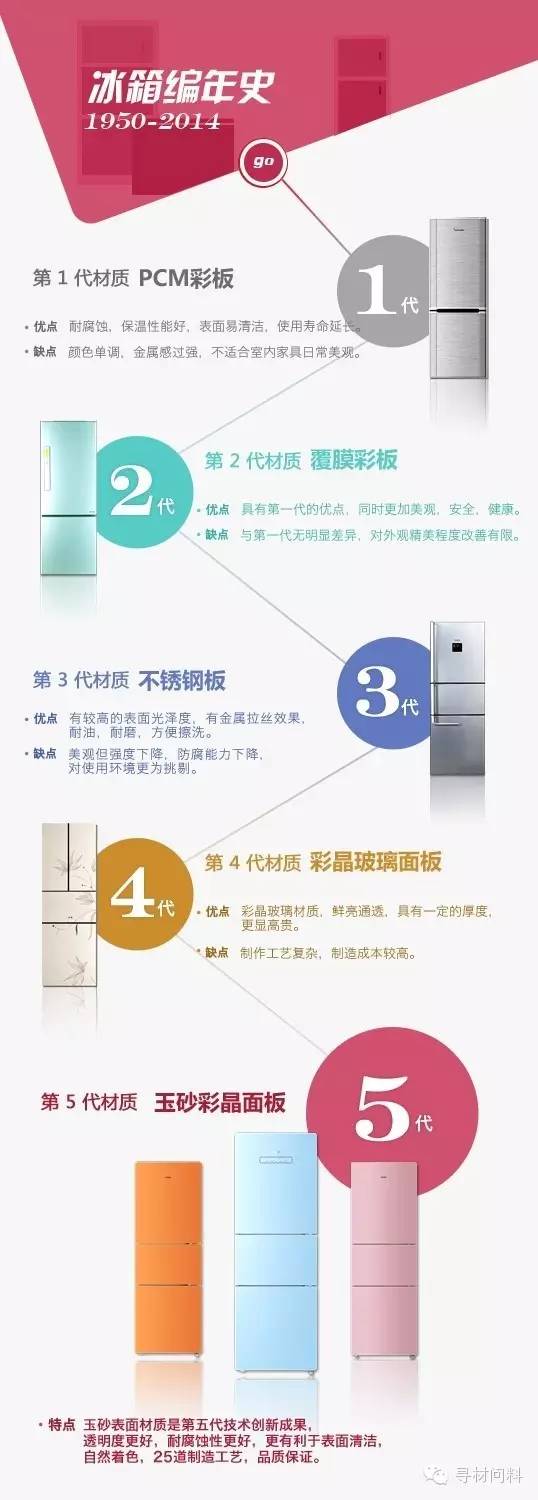

冰箱面板材质发展史：

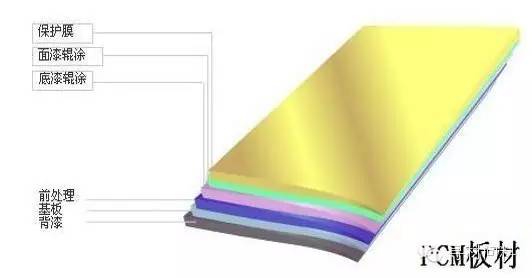

① PCM钢板

PCM为彩色预涂板材，表面为家电环保油漆，价格相对于VCM较为便宜，一般应用于冰箱侧板，此种板材不适用于高档冰箱的面板，由于板材的想对平整度较VCM差和颜色效果单一，因此主要是侧板的使用。

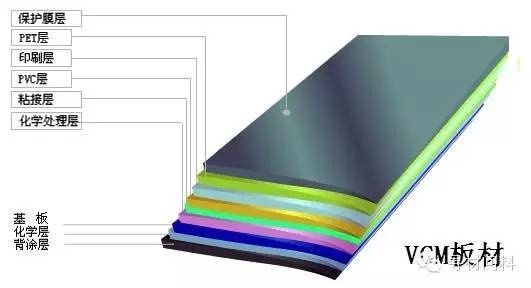

② 覆膜彩板

覆膜彩板为VCM板，它的基材可能是钢板，也有可能是镀锌板，覆上彩色或者花纹膜，此类板材的表面十分的光滑平整，表面彩色效果更是PCM无法达到的，但是价格较贵，一般用在冰箱的面板，或者高档酒柜的侧板，机顶盒外壳等，产品用途对于膜的要求有着比较高的要求。

▶ 彩钢板生产企业-

苏州胜利精密制造科技股份有限公司

顺德铁业

展祥科技(惠州)有限公司

珠海拾比佰彩图板有限公司

苏州禾盛新型材料股份有限公司

江阴市中江彩板有限公司

烨辉（中国）科技材料有限公司

青岛海尔特种钢板研制开发有限公司

……

③ 不锈钢面板

能减少油烟吸附，并且外壳经过防腐蚀等处理，即使有污渍，轻轻一抹就干净了。耐磨、耐刮、耐腐蚀。锈钢拉丝面板通常都是一体成型，最外面不会覆盖任何东西。

▶ 不锈钢面板生产企业-

克虏伯集团

宝钢集团

无锡东方特钢有限公司

昆山大庚不锈钢有限公司

酒钢不锈钢材料有限公司

……

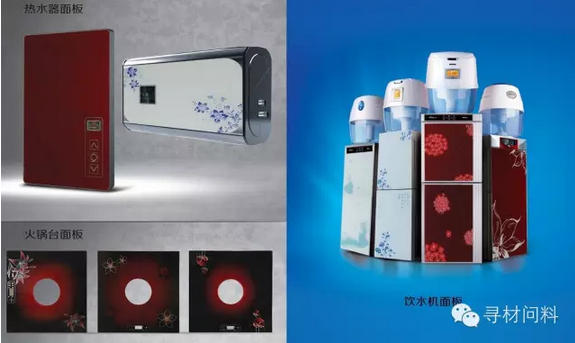

④ 彩晶玻璃面板

彩晶玻璃不但具有以上材料在家电上应用的性能和工艺要求，而且通过内面印刷等措施，产品正面色泽更加鲜艳，且不会因外界环境如温度、湿度、光照等影响而变化，真正做到不褪色，在颜色、图案、结构等方面可形成多样化。

在国内，海尔、格力、容声等冰箱或空调公司从2005年便开始使用彩晶玻璃面板来代替塑料、金属面板。国外企业，如韩国三星、LG 等则是从2004年就开始使用彩晶玻璃面板，西门子、伊莱克斯从2006年开始使用彩晶玻璃面板，日本松下、三星从2007年也开始使用彩晶玻璃面板。

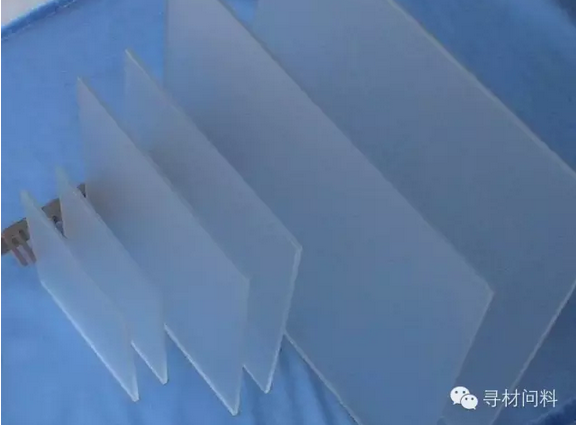

⑤ 玉砂彩金面板

材质上甄选90%以上的高品质玉砂基材，表面经过特殊处理，有着温润如玉的观感和朦胧微炫的光感；多道酸蚀、清洗工艺成就了玉砂彩晶细腻如砂的触感；使用天然着色颗粒反复进行三次以上的印色工序，使得材质表面色彩更均匀，杜绝色彩、褪色问题；双重钢化处理，让玉砂彩晶的硬度大幅提升，加之微米级别的表面颗粒间隙，让触摸也能发出美妙的声韵，把每一次触碰变成享受。

▶ 玻璃面板生产企业

东莞市银通玻璃有限公司

江苏秀强玻璃工艺股份有限公司

嘉善银升玻璃有限公司

南京惠康玻璃制品有限公司

……

（2）冰箱保温层

冰箱工作时是把“热量”由冰箱里面搬到外面，因为冰箱内温度低，热量会从外面重新进入冰箱内，导致冰箱压缩机启动把热量再次搬到冰箱外，而冰箱保温层的主要作用是隔绝热量，不让外面的热量进入冰箱内，使冰箱内的冷气散失。因此好的保温层可以减少冰箱启动次数，从而达到节电的目的。

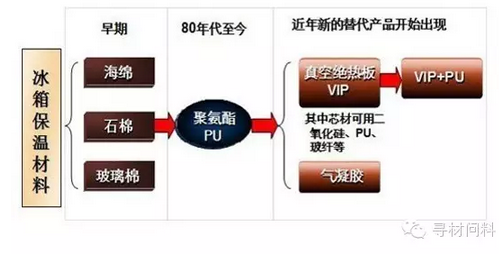

 冰箱用保温隔热材料发展历史

目前，国内冰箱的保温材料主要是硬质聚氨酯发泡，但其由于含有氟化物，会破坏臭氧层，存在被限制使用的风险。实际上近年来，欧美等发达国家已经开始使用新型环保产品逐步取代聚氨酯，其中VIP 板是目前性价比最高的冰箱用保温材料。

① 聚氨酯发泡

 聚氨酯它是一种导热系数很低的绝热性能良好的硬质泡沬塑料。导热系数通常为0.018～0.022W/mK。目前国内主要的冰箱保温材料仍然为聚氨酯硬泡。聚氨酯硬泡作为冰箱冰柜的隔热保温材料，是直接影响冰箱重要使用性能指标的关键原料之一，对单台冰箱的生产效率、电能消耗起到举足轻重的作用，降低聚氨酯泡沫塑料的导热系数是冰箱节能的重要途径之一。近年来随着人们环境保护意识的增强，绿色环保型聚氨酯泡沫塑料成为各国研究开发的热点。其中零ODP和可生物降解型聚氨酯泡沫塑料是两个主要的研究方向。

▶ 生产企业-

巴斯夫（Elastocool硬质泡沫塑料）

科思创（原拜耳材料科技）

万华化学

烟台天诚聚氨酯有限公司

……

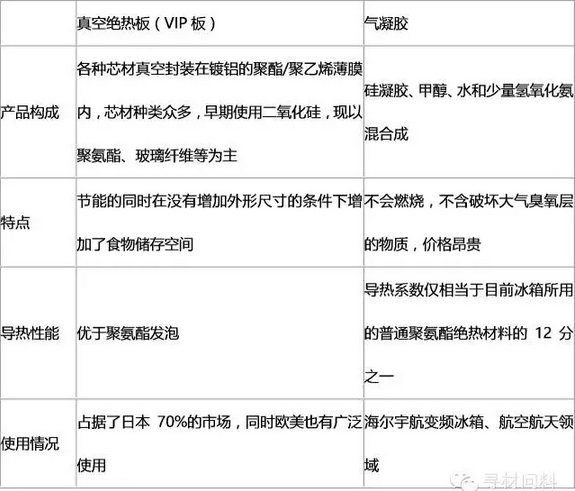

▶ 新型冰箱用保温材料的特点：

② 气凝胶

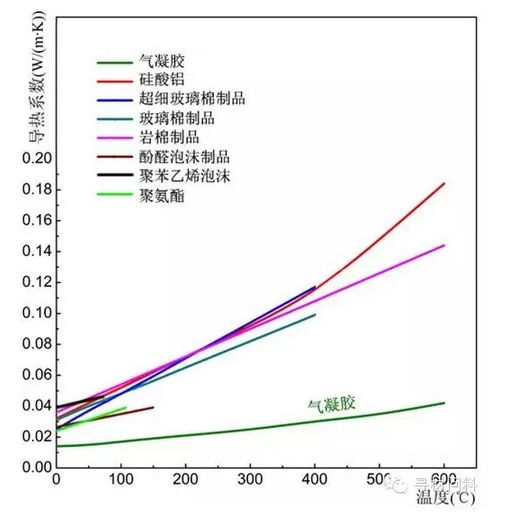

气凝胶是一种理想的新颖绝热材料，其导热系数仅相当于目前冰箱所用的普通聚氨酯绝热材料的十二分之一，可以很好地阻绝热度传递，实现节能扩容的效果。不过虽然气凝胶是性能最优良的隔热材料，但是价格昂贵，主要应用于航空航天领域。

▶ 生产企业

阿斯彭气凝胶公司

纳诺科技

陕西盟创纳米新型材料股份有限公司

航天海鹰（镇江）特种材料有限公司

……

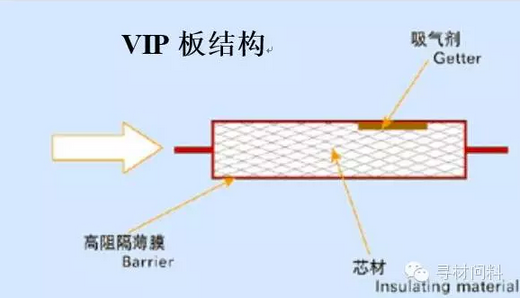

③ 真空绝热板（VIP板）

VIP板是近年出现的一种新型高效隔热材料，导热系数在0.005W/mK以下；它采用聚苯乙烯（PS）、聚氨酯泡沫、玻璃纤维等为芯材，内置气体吸附剂和干燥剂，在抽真空状态下双面用气体隔绝材料密封成板材；相较于使用聚氨酯发泡的保温材料，真空绝热板优良的隔热性能有利于节省更多的电量，其厚度较聚氨酯发泡大幅降低，可进一步释放有效容积20-30%。真空绝热板(VIP)技术的关键控制点有三项：真空度、高阻隔薄膜、抽真空后的封装。

▶ 生产企业

中亨新型材料科技有限公司

青岛科瑞新型环保材料有限公司

江苏常科新材料有限公司

浙江赛尔达真空新材料有限公司

……

（3） 内胆材质

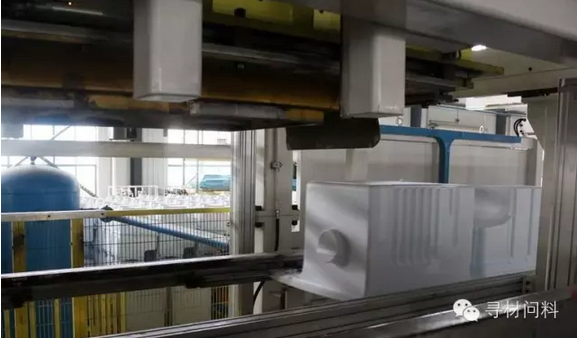

电冰箱的内胆即电冰箱的箱体内壁，它要求对温度的适应性好，不但在高环境温度下不产生形变，在低温的条件下也要保持箱内壁的平坦，电冰箱的内胆一般采用丙烯腈一丁二烯一苯乙烯(ABS)或耐氟高抗冲聚苯乙烯(HIPS)材料直接成型法制成。

① ABS材料

ABS虽然是一种较为理想的材料．这种材料制成的内胆表面光滑、颜色美观，物理性能也比较好，可耐油、耐腐蚀，使用寿命长，但价格比较昂贵，而且在挤出前由于ABS容易吸湿需要预处理(如加热干燥等)，在板材吸塑成内胆与内衬时必须再次进行加热烘干的预处理， 因此加工辅助设备较多，生产成本较高。

冰箱专用ABS生产企业及牌号：

三星ST-0181

奇美PA-749SK、

LG甬兴650

② HIPS材料

HIPS工程塑料，这种材料的成本较低，但生产的内胆综合性能要低于ABS材料。但需克服或者降低氟里昂11的应力开裂作用。我国电冰箱业，除青岛海尔冰箱仍采用HIPS外，其余绝大多数均采用ABS板材。欧洲一些国家生产的电冰箱，其冷冻室内常采用印花铝板代替HIPS工程塑料，只在冷藏室内胆上采用HIPS工程塑料。

冰箱专用HIPS生产企业及牌号：

韩国LG 60HRI

BASF HIPS 2710

镇江奇美PH-88SF
